水刀高压管变径直通

水刀高压管变径直通两通解析

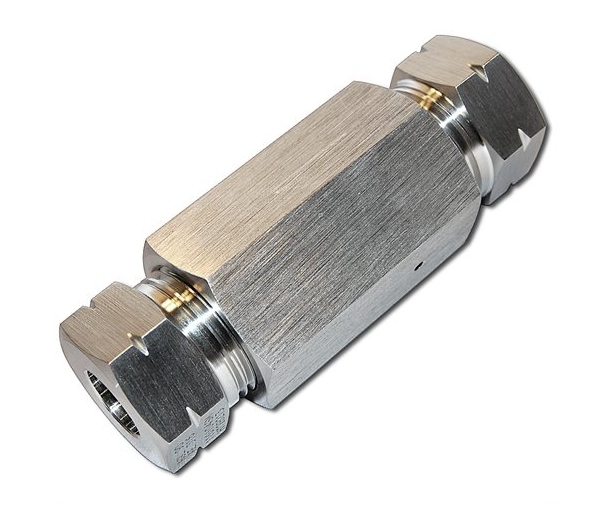

水刀高压管变径直通两通是水刀切割系统中的关键配件，主要用于连接不同直径的高压管道，实现高压水流的平稳过渡与高效传输。其核心功能在于通过变径设计适配不同管径的高压管，同时通过直通结构降低流体阻力，确保切割过程的稳定性与精度。

一、技术特性：耐压、耐磨、密封可靠

1. 耐压性能
   水刀系统的工作压力通常在250-400MPa之间，变径直通两通需采用高强度合金材料（如316L不锈钢或钛合金）制造，以承受极端压力而不变形。例如，部分进口产品压力等级可达60000psi（约420MPa），满足工业级切割需求。

2. 耐磨性
   高压水流中可能混入磨料（如石榴石、刚玉），因此两通内壁需具备优异的耐磨性能。316L不锈钢因含钼元素，在含磨料环境中抗磨损能力显著优于普通不锈钢，成为主流选择。

3. 密封设计
   采用O型圈、金属密封垫等多重密封结构，防止高压水泄漏。部分高端产品配备自密封技术，通过压力激活密封件，进一步提升可靠性。例如，在桥梁工程打桩现场应用中，水刀高压管变径直通两通需确保在持续高压下无泄漏，以保障施工安全。

4. 变径精度
   两通接口需与高压管、切割头等部件严格匹配，公差控制在±0.1mm以内。变径过渡需平滑，避免因管径突变引发湍流，影响切割精度。

二、应用场景：多领域适配，提升系统灵活性

1. 管径转换
   在复杂切割系统中，需通过变径直通两通连接不同直径的高压管。例如，从直径10mm的高压管过渡至直径6mm的砂管，以适配切割头需求。

2. 系统扩展
   通过两通可实现高压管路的分支或并联，提升系统扩展性。例如，在大型石材切割中，通过两通分流高压水至多个切割头，实现多工位同步作业。

3. 设备维护
   模块化设计的两通支持快速拆卸与更换，降低维护成本。例如，在航空航天零部件加工中，若两通因磨损导致泄漏，可快速更换以减少停机时间。

三、选型建议：匹配压力、流量与工况

1. 压力等级匹配
   根据水刀增压泵的最大压力选择两通。例如，若增压泵输出压力为400MPa，需选用压力等级≥420MPa的两通，避免因超压导致部件失效。

2. 流量兼容性
   两通内径需与高压管内径一致，防止因管径突变引发压力损失。例如，外径9.53mm（3/8英寸）的高压管应匹配同规格两通。

3. 工况适应性

   • 腐蚀性环境：优先选用316L不锈钢或哈氏合金两通，以抵抗磨料与水的腐蚀。

   • 高频振动场景：选择带减震设计的两通，降低疲劳断裂风险。

   • 高温工况：采用耐高温密封材料（如氟橡胶），确保-252°C至+649°C宽温域密封性能。

4. 品牌与认证
   选择通过ISO 9001质量管理体系认证、EN 10204 3.1材质证书的产品，确保质量可追溯。进口品牌如Flow、Omax，国产品牌如斯彼得、大地水刀，均提供全系列两通配件。

四、典型案例：桥梁工程打桩中的创新应用

在武汉新港高速公路双柳长江大桥项目中，中交二航局创新应用水刀工艺解决钢管桩施打难题。通过在钢管桩头安装高压水刀系统，利用变径直通两通连接高压泵与喷头，实现高压水柱对泥质粉砂层的切割，大幅降低施打阻力。该案例中，两通需承受40MPa的持续压力，同时确保密封性，以避免水压泄漏影响切割效果。最终，项目团队通过优化两通设计与安装工艺，成功将日均成桩效率从3组提升至11组，显著缩短工期。

五、维护与故障排除
