水刀零配件之混砂管

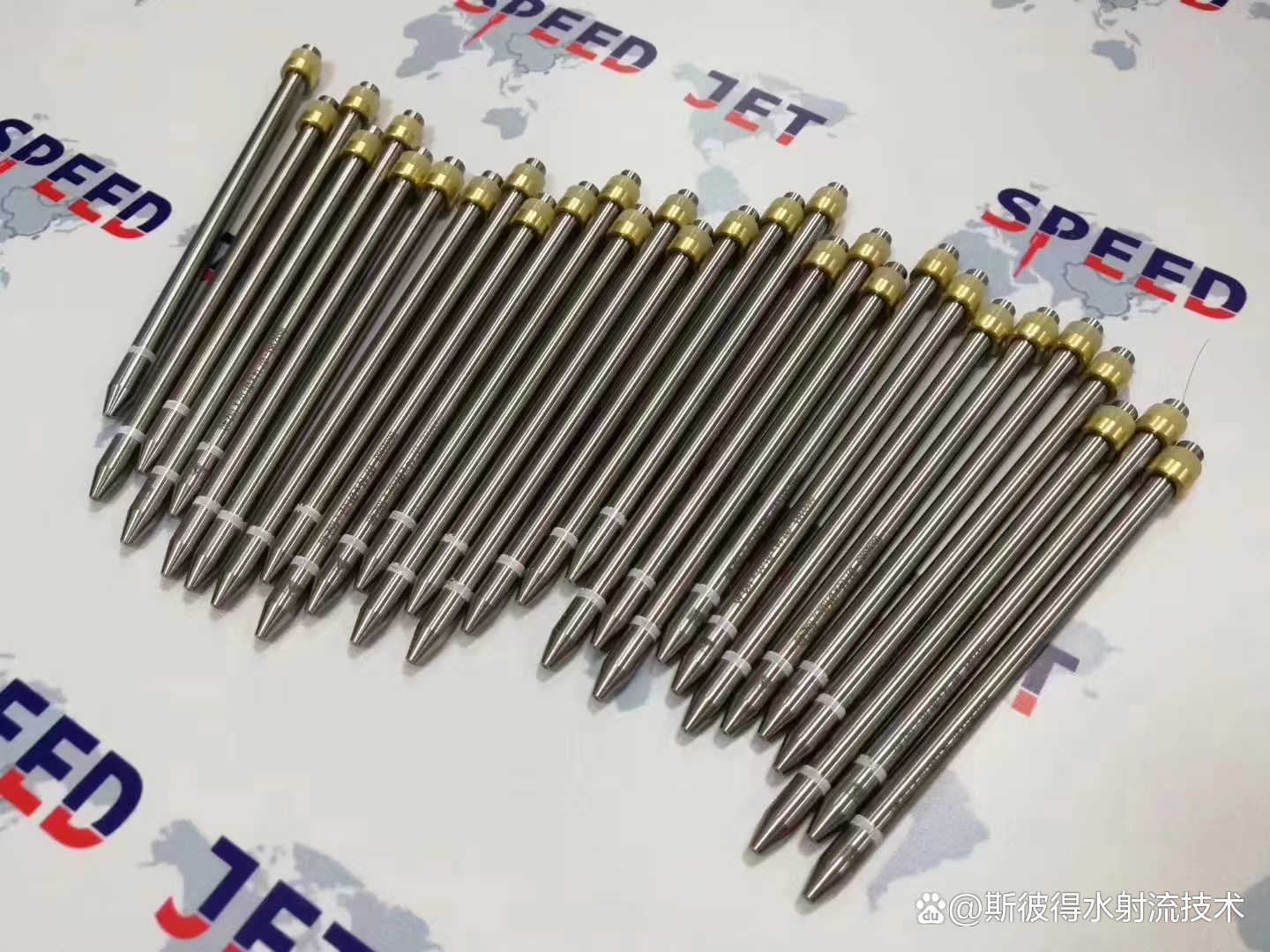

水刀混砂管（Waterjet Mixing Tube）是水切割机中的一个关键部件，以下是关于水刀混砂管的详细介绍：

一、定义与功能

水刀混砂管用于将高压水和磨料混合，形成高速喷射流，用于切割材料。它是高压磨料水射流加工机床射流出口处用作磨料与水进行混合的喷嘴，也被称为磨料喷嘴或砂管。

二、结构与特点

1. 结构：砂管的结构十分简单，基本上由两段构成，即锥状入口和柱状出口。因不同用途其尺寸略有差别，砂管内径一般为0.76~1.2mm，外径一般为6.35mm、7mm及7.14mm。

2. 材质：砂管材质必须具有高硬度、高耐磨性，两者缺一不可。一般为复合碳化钨材料加工制作而成。通常，硬质合金中，WC作为主要耐磨相以颗粒形式存在，而Co只是作为黏合剂。但这种软金属黏合剂的存在对其耐磨性有很大的影响，因此Co的含量应限制在6%以下。也有使用钨钢或不锈钢等材质制作的砂管，但耐磨性能与碳化钨材料相比有一定差距。

三、工作原理

1. 高压水源：水切割机通过高压泵提供高压水流，一般在3000至6000bar之间。

2. 磨料投放：磨料（如石英砂）通过磨料投放系统进入混砂管内。

3. 混合过程：高压水和磨料通过特殊设计的混砂管内部结构进行混合，形成携带磨料的高速喷射流。

4. 喷射流出：混合好的高速喷射流通过喷嘴喷射到待加工材料上，通过冲击和磨蚀的作用实现切割。

编辑搜图

四、应用范围

水刀混砂管具有广泛的应用范围，包括但不限于以下几个方面：

1. 金属材料的切割和加工：可以对钢铁、铜、铝、钛等金属材料进行切割和加工，效果良好。

2. 非金属材料的切割和加工：也可以对陶瓷、石材、玻璃、复合材料等非金属材料进行切割和加工，具有优秀的切割精度和表面质量。

3. 工业生产：在压力容器、飞机航空领域、造船、汽车和摩托车等许多工业领域中都有广泛应用。

五、注意事项与维护

1. 磨料选择：选择适合切割材料的磨料。例如，石英砂常用于金属切割，钻石砂常用于硬质材料切割。

2. 混砂管寿命：由于高速喷射流对混砂管内部的磨损较大，混砂管会逐渐磨损，需要定期更换。同时，应定期检查混砂管的磨损情况，及时更换磨损严重的混砂管。

3. 断料问题：在使用过程中，可能会出现磨料断裂而导致混砂管堵塞的情况。此时需要及时清理和更换磨料，以确保切割过程的顺利进行。

4. 操作安全：在更换混砂管或清理堵塞时，需要关闭切割机，断开水源供应，确保操作人员安全。

综上所述，水刀混砂管是水切割机中的关键部件之一，其性能直接影响到切割效果和切割效率。因此，在选择和使用水刀混砂管时，需要充分考虑其材质、结构、工作原理以及应用范围等因素，以确保切割过程的顺利进行和切割质量的稳定提高。
