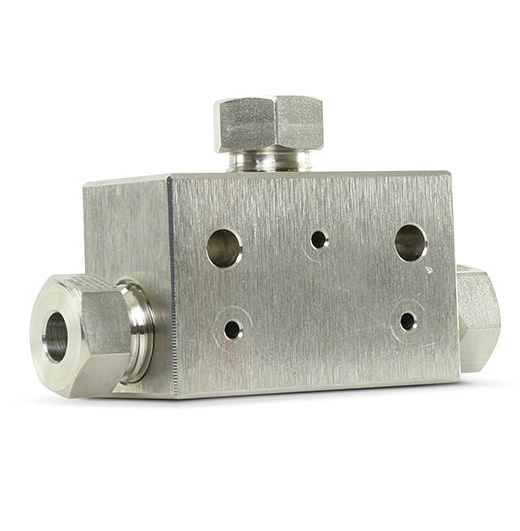

超高压三通（高压管三通）完整讲解

适配 3800–4200bar 水刀系统，分等径直通三通、侧三通（L 型三通）、Y 型分流三通，是增压泵、蓄能器、横梁刀头之间的分流接头，和你前面问的高压缸发热漏水故障高度关联。

一、基础参数与材质

1. 材质

   整体锻造 4340/17-4PH 不锈钢，禁止普通铸件；内部无焊缝，防止高压疲劳开裂。




2. 常用规格

• 1/4 高压三通（7mm 高压管，大地、奥拓福小机型）

• 3/8 高压三通（10mm 高压管，大流量、多刀头机型）

  螺纹：门罗螺纹（公制 / 英制两种，不能混用）




3. 作用

   一路高压水分流两路：一拖二刀头、一路去蓄能器、一路接压力表、一路接泄压阀。




二、三通发热、漏水的核心原因（和高压缸故障联动）

1. 接头密封渗漏（最常见）

• 门罗垫（金属密封垫片）变形、有划痕、装反、缺失；高压水缝隙喷射节流，三通快速发烫。

• 高压管管口崩角、毛刺、斜面不平，压不紧垫片，持续渗水。

• 紧固扭矩不足 / 用力过猛：扭矩太小漏；扭矩过大螺纹滑牙、三通本体微裂。

2. 三通本体内部损伤

• 长期压力冲击、水锤，三通内壁产生疲劳微裂纹，高压水渗透金属缝隙，外表渗水、整体高温。

• 水质差含泥沙，内部流道冲刷出坑点，水流紊乱发热。

3. 管路应力拉扯发热漏水

4. 分流不平衡导致过热

一拖二刀头时，两路管路长度、阻力不一致，水流偏流，单侧冲刷三通内壁，局部高温。

三、三通故障带来的连锁危害（和高压缸故障叠加）

1. 压力持续衰减，高压缸过载发热

   三通渗漏持续泄压，增压泵不停补压往复，高压缸活塞阻力暴增，缸体升温、密封加速磨损漏水，恶性循环。




2. 高压水喷射伤人风险

   3000bar 以上渗水穿透力极强，高温高压热水喷射，烫伤、割伤人体，溅入眼睛致盲；滴水流进伺服、电箱短路烧驱动器。




3. 三通爆裂重大事故

   微裂纹长期承压扩张，瞬间崩开高压水柱，冲坏机床导轨、丝杆、机架。




4. 耗材翻倍 + 停机损失

   高压缸密封、单向阀、宝石喷嘴损耗速度翻倍；频繁停机更换垫片、三通耽误订单。




5. 整机振动加剧

   压力波动大，增压泵震动放大，高压缸端盖、活塞密封更快损坏。




四、快速排查与维修步骤

1. 停机完全泄压，擦干三通所有接头，开机低压观察水渍位置，区分垫片漏还是本体开裂漏。

2. 垫片渗漏处理

   • 更换全新门罗金属垫，检查高压管管口平整无崩边；

   • 螺纹涂抹高压润滑脂，对角均匀拧紧，按机型标准扭矩锁紧，禁止蛮力。




3. 三通发烫、内壁冲刷 / 裂纹处理

   • 轻微冲刷：抛光流道，更换加厚垫片；

   • 出现裂纹、变形、严重高温：直接更换三通，无法修补。




4. 管路整改

   增加管路固定支架，高压管大弧度弯曲，不拉扯三通；一拖二管路长度尽量对称。




5. 水质优化

   更换纯水树脂、前置精密过滤器，减少泥沙冲刷流道。




五、日常预防要点

1. 每日巡检三通温度，正常工作≤45℃，烫手即为渗漏前兆；

2. 每次拆装高压管必须换新金属密封垫，旧垫禁止重复使用；

3. 三通避免悬空受力，所有高压管路加装管卡固定；

4. 每 300 小时检查三通外观有无水渍、锈蚀、细微裂纹；

5. 多刀头分流选用加厚锻造三通，不要用廉价铸造三通。
